Tổng Hợp Bộ Thư Viện CAD PCCC Đầy Đủ, Chi Tiết Nhất Dành Cho Kỹ Sư

[Hoàng Ngân 2]

Trong lĩnh vực cơ điện (M&E) nói chung và hệ thống phòng cháy chữa cháy nói riêng, việc thiết kế bản vẽ đòi hỏi độ chính xác tuyệt đối và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật hiện hành. Để tối ưu hóa thời gian và công sức, việc sở hữu một bộ thư viện CAD PCCC chuẩn, đầy đủ là điều kiện tiên quyết đối với mọi kỹ sư thiết kế.

Bài viết này sẽ giúp bạn hiểu rõ hơn về tầm quan trọng của bộ thư viện này và những thành phần không thể thiếu bên trong một file CAD thiết kế PCCC chuyên nghiệp.

1. Thư viện CAD PCCC là gì?

Thư viện CAD PCCC (Phòng cháy chữa cháy) là một tập hợp các tệp bản vẽ AutoCAD (định dạng .dwg) chứa sẵn các block, ký hiệu, biểu mẫu và các chi tiết lắp đặt liên quan đến hệ thống báo cháy và chữa cháy. Thay vì phải vẽ lại từ đầu từng thiết bị như đầu báo khói, bình chữa cháy hay tủ trung tâm, các kỹ sư chỉ cần chèn (insert) các block có sẵn từ thư viện vào bản vẽ mặt bằng của dự án.

2. Lợi ích khi sử dụng thư viện CAD phòng cháy chữa cháy

Việc trang bị sẵn một kho tài liệu bản vẽ mang lại những lợi ích vượt trội trong quá trình làm việc:

• Tiết kiệm thời gian thiết kế: Kỹ sư có thể hoàn thành bản vẽ nhanh hơn gấp nhiều lần nhờ việc tái sử dụng các block và chi tiết tiêu chuẩn đã được thiết lập sẵn.
• Đảm bảo tính chuẩn xác và đồng bộ: Các ký hiệu trong bộ thư viện thường được vẽ theo quy chuẩn (TCVN), giúp bản vẽ trở nên chuyên nghiệp, đồng nhất và dễ dàng được thẩm duyệt bởi cơ quan chức năng.
• Hạn chế sai sót: Việc sử dụng các chi tiết lắp đặt mẫu (đi ống, giá đỡ, đấu nối trạm bơm) giúp kỹ sư mới tránh được những lỗi cơ bản trong quá trình triển khai bản vẽ thi công (Shop drawing).

3. Bộ thư viện CAD thiết kế PCCC chuẩn bao gồm những gì?

Một file thư viện CAD PCCC đầy đủ thường được phân chia thành nhiều hạng mục khác nhau để người dùng dễ dàng tìm kiếm và sử dụng. Dưới đây là các thành phần chính:

Ký hiệu hệ thống báo cháy (Fire Alarm System)

Hệ thống báo cháy là tuyến phòng thủ đầu tiên. Thư viện CAD sẽ cung cấp đầy đủ các block ký hiệu mặt bằng bao gồm:

1. Tủ trung tâm báo cháy (FACP).
2. Đầu báo khói, đầu báo nhiệt (thường và địa chỉ).
3. Chuông báo cháy, còi đèn chớp kết hợp.
4. Nút nhấn khẩn cấp, module cách ly, module điều khiển.

Ký hiệu hệ thống chữa cháy (Fire Fighting System)

Đây là phần phức tạp nhất với mạng lưới đường ống chằng chịt. Thư viện cần có:

1. Đầu phun Sprinkler (hướng lên, hướng xuống, quay ngang).
2. Họng tiếp nước chữa cháy (vách tường và ngoài nhà).
3. Trụ cứu hỏa, bình chữa cháy xách tay (CO2, bột ABC).
4. Các loại van công nghiệp (van bướm, van cổng, van một chiều, cụm van báo động Alarm Valve).

Bản vẽ chi tiết lắp đặt điển hình

Không chỉ có ký hiệu mặt bằng, một thư viện CAD PCCC chất lượng phải bao gồm các bản vẽ mặt cắt, chi tiết lắp đặt cụ thể:

1. Chi tiết đấu nối cụm bơm chữa cháy (bơm điện, bơm diesel, bơm bù áp).
2. Chi tiết giá đỡ ống, treo ống và xuyên tường/sàn.
3. Sơ đồ nguyên lý hệ thống (Riser Diagram) cho nhà xưởng, khách sạn, chung cư.

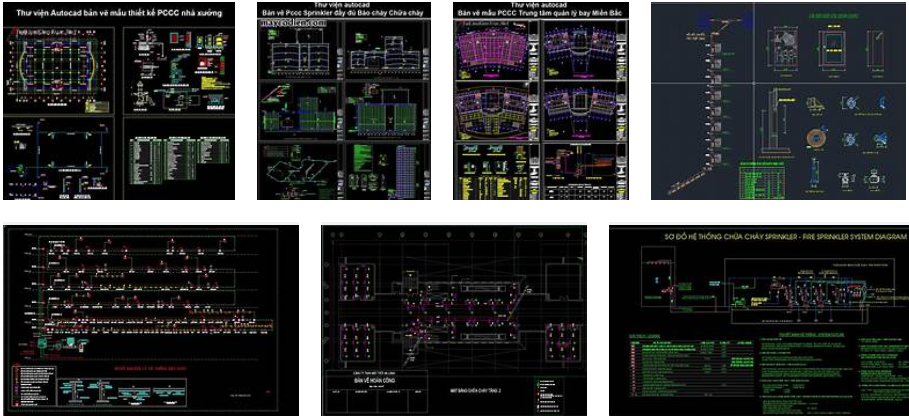

4. Link tải miễn phí File cad thư viện tổng hợp hệ thống phòng cháy chữa cháy

LINK 1: https://drive.google.com/file/d/1OAbwo_s_328tffG974OsWHpY-weOmG_Z/view?usp=sharing

lINK 2: https://drive.google.com/file/d/1GoVzf2gx0p-Iq4Qp9mSxxGa_3sDalz14/view

5. Những lưu ý quan trọng khi tải và sử dụng thư viện CAD

Để khai thác tối đa hiệu quả của các file tài liệu CAD được chia sẻ trên mạng, bạn cần lưu ý:

• Kiểm tra tỷ lệ (Scale): Tùy thuộc vào nguồn gốc, các block có thể được vẽ theo hệ mm, cm hoặc inch. Hãy dùng lệnh Scale để đưa các ký hiệu về đúng tỷ lệ khung bản vẽ thực tế của dự án.
• Quản lý Layer thông minh: Khi đưa block vào bản vẽ mới, hãy đảm bảo gán chúng vào đúng Layer quy định của công ty (ví dụ: PCCC-KyHieu, PCCC-Ong, PCCC-Text) để dễ dàng quản lý nét in sau này.
• Cập nhật theo tiêu chuẩn mới: Các quy chuẩn về PCCC tại Việt Nam (như QCVN 06:2022/BXD hoặc các tiêu chuẩn TCVN 3890) thường xuyên được cập nhật. Bạn cần kiểm tra lại khoảng cách bố trí đầu phun, đầu báo trong thư viện mẫu xem còn phù hợp với luật hiện hành hay không.

Kết luận

Việc tải và sử dụng thư viện CAD PCCC là một bước đi thông minh giúp các kỹ sư, sinh viên ngành nhiệt - điện - nước nâng cao hiệu suất công việc. Hãy tổ chức các file tải về một cách khoa học, tạo thành một "kho vũ khí" riêng biệt để sẵn sàng áp dụng cho bất kỳ dự án thiết kế phòng cháy chữa cháy nhà xưởng, tòa nhà hay trung tâm thương mại nào.
