hướng dẫn mình luôn nha!! thank!!


  • Please log in to reply
5 replies to this topic

#1 autocad2511991

autocad2511991

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 26 November 2010 - 04:33 PM

Hình đã gửi
ai giải được cái này giúp em cái nha!! hauick3k4@gmail.com
  • 0

#2 phamngoctukts

phamngoctukts

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 1107 Bài viết
Điểm đánh giá: 696 (tốt)

Đã gửi 26 November 2010 - 04:53 PM

Hình đã gửi
ai giải được cái này giúp em cái nha!! hauick3k4@gmail.com

Trả hiểu bạn giải cái gì???
  • 0
Tất cả vì sự phát triển của diễn đàn ...
Cám ơn đừng nói lời suông mà hãy nhấn Hình đã gửi!

#3 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 26 November 2010 - 06:23 PM

Hình đã gửi
ai giải được cái này giúp em cái nha!! hauick3k4@gmail.com

Chào bạn autocad25111991,

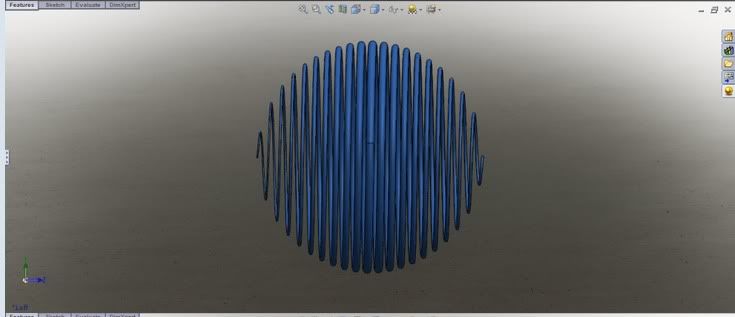

1/- Dựng cái lò so cầu của bạn trên autocad thì mình chưa làm. Song hình như bạn đã làm trên solidWork mà . Bạn xem cái này, nếu ưng thì mình sẽ hướng dẫn bạn dựng trên SolidWork.
2/- Hình ảnh:
Hình đã gửi
3/- File ảnh:
http://www.cadviet.c...s/3/losocau.jpg
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#4 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 26 November 2010 - 09:21 PM

Hình trên vẽ thủ công trên AutoCAD được một cách ngon lành
Để có hình dây lò xo côn phải dùng lệnh LOFT
(Hình của bác Bình là dây lò xo hình trụ)
Đây cũng là một câu đố hay, xin mời mọi người cùng tham gia vẽ trên CAD dùng ít lệnh nhất???
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#5 autocad2511991

autocad2511991

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 27 November 2010 - 11:14 AM

Hình đã gửi
mình vẽ trên phần mềm solidwỏks2008 mà?? hướng dẫn mình làm cái này với??hihi
  • 0

#6 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 28 November 2010 - 11:47 AM

Hình đã gửi
mình vẽ trên phần mềm solidwỏks2008 mà?? hướng dẫn mình làm cái này với??hihi

Chào bạn autocad25111991,
1/- Bạn đã tham gia diễn đàn thì cần tìm hiểu nội quy của diễn đàn và tôn trọng nó. Không được phép post cùng một vấn đề trên nhiều topic khác nhau, vừa làm người đọc khó theo dõi, vừa gây mất tập trung cho chủ đề. Lần này mình giúp bạn chuyển về chung một topic nhưng lần sau bạn sẽ bị xóa toàn bộ bài viết đó. Mong bạn lưu ý.
2/- Về cái hình của bạn thì mình chưa thử nghiệm trên Autocad vì mình xài Cad2004 nên việc dựng 3D hơi loằng ngoằng hơn. Nếu bạn quan tâm tới vấn đề này có thể tham khảo thêm ở bác Hoan2182.
3/- Về trình tự thực hiện trong SW thì khá đơn giản qua các bước như sau:
a/- Tạo một sketch hình tròn có đường kính bằng đường kính mặt cầu của tâm dây lò so. Trên sketch này xác định các đường kính của các vòng lò so tương ứng với mỗi bước lò so.
b/- Tạo một đường xoắn helical với các bước (pitch) và đường kính (diameter) thay đổi như đã được xác định ở bước trên để làm đường dẫn (path) cho bước loft hay sweep tiếp theo. Nhớ là chỉ cần tạo đường xoắn này cho 1/2 mặt cầu là đủ.
c/- Tạo sketch cho đường kính dây lò so tại các mặt phẳng đầu mút của đường dẫn (path) với tâm sketch là các đầu mút này. (nều dùng sweep dể có dây lò so hình trụ như mình đả làm thì chỉ cấn 1 sketch. còn nếu muốn có dây lò so côn như bạn đã post thì phải có tối thiểu là hai cái sketch ở hai đấu đướng dẫn path)
d/- Dùng lệnh sweep hay loft để tạo nên lò so với tiết diện (profile) là các sketch vừa dựng, còn đường dẫn (Path) là cái đường xoa81b Helical ở bước b .
e/- Sử dụng lệnh mirror để tạo phần nửa lò so còn lại
f/- Ráp hai nửa này với nhau sử dụng lệnh move.
g/- Dùng lệnh combine để gắn hai nửa lò so thành 1 nếu bạn thích.
Vậy là có cái lò so như bạn mong muốn. Chúc bạn thành công.
