Những vấn đề cơ bản về Layout


  • Please log in to reply
331 replies to this topic

#201 chautran_la

chautran_la

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 20 December 2009 - 05:39 PM

Tai sao trong bản vẽ trên minh dim thi phần text không lơn như dim_ct hay dim_mb cả ? Bác có thể hướng dẫn thêm hay không !!

cảm ơn bác nhiều.

có thể copy từ layout sang layout ko vậy a, một bảng vẽ trên layout có thể chuyển trở về bản vẽ trên model ko a?a hướng dẫn cho em với
  • 0

#202 Bluster

Bluster

    biết vẽ line

  • Members
  • PipPip
  • 27 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 02 January 2010 - 10:13 PM

Các bạn có thể nói cụ thể hơn về layout được không? Mình và nhiều bạn nữa đã đọc bài viết về layout nhưng còn rất chung chung và khá mơ hồ. Cảm ơn nhiều!
  • 0

#203 hr811

hr811

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 January 2010 - 12:35 PM

Chắc bài này cũ quá rồi ... không nhìn thấy ảnh đâu cả !
  • 0

#204 bina

bina

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 14 January 2010 - 01:30 PM

con` van' de` hacth trong layout thi` lam` sao, chang? le? moi~ lan` phong' to la` moi~ lan` ke duong` line lai. rui` moi hacth dc ha?,may' bac' co cach' nao` hay hon ko
  • 0

#205 archic

archic

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 15 January 2010 - 09:39 AM

Chắc bài này cũ quá rồi ... không nhìn thấy ảnh đâu cả !

Báo cáo,link ảnh die hết rùi.Bác bemove reup lại dùm anh em đến sau nhé.Thanks bác
  • 0

#206 trangkhang

trangkhang

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 09 March 2010 - 01:08 PM

các bác cho e hỏi e muốn chuyển bản vẽ từ layout sang model thế nào? e đang cần gấp rất mong các bác giúp e?
  • 0

#207 shamanking

shamanking

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 14 March 2010 - 05:29 PM

ai chỉ em cách tạo khung tên trong layout với
  • 0

#208 hunghia

hunghia

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 22 March 2010 - 04:04 PM

cảm ơn bác nhiều. Em muốn hỏi tí là: Em đang lên bình đồ tuyến đường bộ.Với tỷ lệ 1/5000.(Bản này chạy trên Nova2005).Nhưng khi vào layout thì mv ko nhìn thấy mode.Mong bác giúp đỡ em.Thanks alot!
  • 0

#209 black_cat

black_cat

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 06 April 2010 - 02:44 PM

chào các bác em mới vào nghe các bác cho e hỏi cad 2004 thi lm như thế nào. ở cad2004 e k làm dược những cái mà bac nói ở trên :undecided:
  • 0

#210 black_cat

black_cat

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 06 April 2010 - 02:50 PM

cho e với các bác ơi . làm thế nào để chuyển từ model sang layout
:undecided:
  • 0

#211 hoanhoan

hoanhoan

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 10 April 2010 - 12:12 AM

Cám ơn rất nhiều, bài này rất hay. cứ tiếp tục phát huy đi nha.
  • 0

#212 itmanhieu

itmanhieu

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 08 May 2010 - 05:39 PM

Em mới bắt đầu học Cad, em thấy các anh bàn về layout nhiều, nhwng trong sách thầy Lộc em ko thấy viết. Em muốn các anh giúp em làm quen với layout tu nhung điều đơn giản nhất. Em vào cad mở 1 file mới đánh lệnh layout nó hiện ra các bước tiếp theo mà em ko biết làm như thế nào nữa,em mong các bác chỉ giúp em ah!
EM cảm ơn các bác
  • 0

#213 Phiphi-

Phiphi-

    biết lệnh minsert

  • Members
  • PipPipPipPipPipPip
  • 434 Bài viết
Điểm đánh giá: 175 (tàm tạm)

Đã gửi 08 May 2010 - 06:29 PM

các bác cho e hỏi e muốn chuyển bản vẽ từ layout sang model thế nào? e đang cần gấp rất mong các bác giúp e?

cho e với các bác ơi . làm thế nào để chuyển từ model sang layout
:cheers:


Lisp CHSPACE.lsp có sẳn trong Express.
Dùng chung một lệnh CHSPACE, khi làm việc thì phải luôn ở Paper Space.
Chuyển Objects từ Layout sang Model thì tự động nhưng khi muốn chuyển Objects từ Model sand Layout thì phải làm như sau:
+ Switch sang Paper Space.
+ Set khổ giấy.
+ Tạo 1 viewport.
+ Double click vào bên trong viewport để chuyển vào Model.
+ Lệnh CHSPACE rồi select objects.
+ Lisp chuyển các selected objects sang Paper Space.
  • 0

#214 codered8x

codered8x

    biết lệnh copy

  • Members
  • PipPipPip
  • 119 Bài viết
Điểm đánh giá: 18 (tàm tạm)

Đã gửi 08 May 2010 - 09:53 PM

Bạn nói rõ hơn về lệnh chspace và cách chuyển các hình vẽ sau khi đã zoom lên bên layout sang model mà vẫn giữa nguyên tỉ lệ được không? mình gõ lệnh và không hiểu cái thông báo "Set the TARGET viewport active and press ENTER to continue." là sao??
  • 0

#215 trinhuanhoa427

trinhuanhoa427

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 May 2010 - 07:56 AM

Tôi thấy vào đây học hỏi nhiều thứ lắm. Nói chung a e cứ nhẩn nha mà thực hành thôi. Tôi cũng mới biết diễn đàn này. Giá mà thời sv tôi biết và học thì hay biết mấy! Rất cảm ơn các brồ.
  • 0

#216 khaosat2009

khaosat2009

    biết lệnh offset

  • Members
  • PipPipPip
  • 171 Bài viết
Điểm đánh giá: 10 (tàm tạm)

Đã gửi 19 June 2010 - 08:39 PM


Trong trường hợp này thì thật đơn giản là bạn freeze layer dim trong khung nhìn 3D để ẩn layer dim chỉ trong khung nhìn 3D như hướng dẫn dưới đây
5. Đóng băng (Freeze) Layer trong từng khung nhìn

Một trong những ưu điểm khi sử dụng layout đó là bạn có thể lựa chọn đóng băng các layer khác nhau trong mỗi khung nhìn mà không ảnh hưởng đến các khung nhìn khác.

Hình đã gửi
Cách nhanh nhất để đóng băng layer trong từng khung nhìn là dùng Layer Properties Manager.

Hình đã gửi

Mình có bản vẻ đo hiện trạng và thiết kế san nền chung vảo đó đã tạo 2 khung nhìn, chọn khung nhìn 1 thển hiện chỉ cac lớp hiện trạng. NHưng không thể hiện được.
Mình đọc nhiều trong hướng dẫn này của d đàn nhưng không làm được.
Mong được sự hướng dẫn, mong tin
  • 0

#217 Vipcanabis

Vipcanabis

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 20 June 2010 - 08:25 PM

Nhờ các bro chỉ hộ mình, mình là newbie :

Mình tạo layout các đuờng thẳng, có 1 đuờng thẳng có nét đậm là 0.3mm, còn các đuờng còn lại là default cả. Nhưng khi vẽ thì tất cả các đuờng thẳng đều có nét như nhau, dù đã tăng độ nét đậm lên mức 2.11mm rồi. Mình nhờ các bro chỉ hộ cách chỉnh.

Mình cảm ơn rất nhiều

(Bài này mình đã post nhờ giúp đỡ bên "Tạo layout" nhưng đã 3,4 ngày ko thấy hồi âm)

Một số hình ảnh :
Hình đã gửi
Hình đã gửi
  • 0

#218 tuongdaphoipha

tuongdaphoipha

    biết zoom

  • Members
  • Pip
  • 11 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 17 July 2010 - 03:54 PM

cho mình hỏi cái này cái.

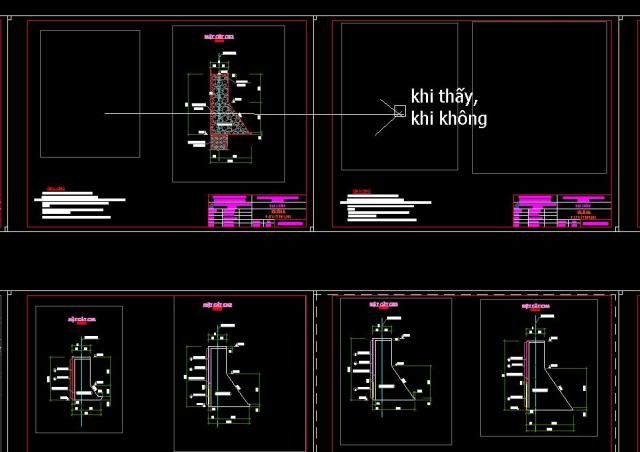

Trong layout có một số khung nhìn khi thấy khi lại không thấy.
Hình đã gửi
nếu ta xóa khung hình đó đi rồi undo lại, chuyển qua model(click chuột thôi) rồi chuyển qua lại layout thì thấy bình thường, nhưng khung nhìn thấy lúc trước thì lúc sau lại không còn thấy nữa, không hiểu mọi người có hiểu ý mình diễn đạt không, ai biết cách khắc phục thì chỉ dùm với.
  • 0

#219 Phiphi-

Phiphi-

    biết lệnh minsert

  • Members
  • PipPipPipPipPipPip
  • 434 Bài viết
Điểm đánh giá: 175 (tàm tạm)

Đã gửi 17 July 2010 - 08:08 PM

cho mình hỏi cái này cái.
Trong layout có một số khung nhìn khi thấy khi lại không thấy.
Hình đã gửi
nếu ta xóa khung hình đó đi rồi undo lại, chuyển qua model(click chuột thôi) rồi chuyển qua lại layout thì thấy bình thường, nhưng khung nhìn thấy lúc trước thì lúc sau lại không còn thấy nữa, không hiểu mọi người có hiểu ý mình diễn đạt không, ai biết cách khắc phục thì chỉ dùm với.

+Select các viewports
+Right click>Display Viewport Objects> chọn NO
+Lập lại như trên nhưng lấn này thì chọn YES
  • 1

#220 Phiphi-

Phiphi-

    biết lệnh minsert

  • Members
  • PipPipPipPipPipPip
  • 434 Bài viết
Điểm đánh giá: 175 (tàm tạm)

Đã gửi 17 July 2010 - 08:16 PM

Nhờ các bro chỉ hộ mình, mình là newbie :
Mình tạo layout các đuờng thẳng, có 1 đuờng thẳng có nét đậm là 0.3mm, còn các đuờng còn lại là default cả. Nhưng khi vẽ thì tất cả các đuờng thẳng đều có nét như nhau, dù đã tăng độ nét đậm lên mức 2.11mm rồi. Mình nhờ các bro chỉ hộ cách chỉnh.
...
Hình đã gửi


Bác tíck vào cái box có chữ LWT nó ở ngay dưới màn hình trước mắt bác đó.
