cho e hỏi về Vẽ ống thép 3D trong CAD


  • Please log in to reply
7 replies to this topic

#1 vu_vantien

vu_vantien

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 March 2011 - 05:32 PM

E ko học xây dựng nên cũng ko rành CAD. E có 1 bản vẽ kết cấu chỉ gồm các đoạn thẳng & các nút (xuất từ SAP sang):
Hình đã gửi

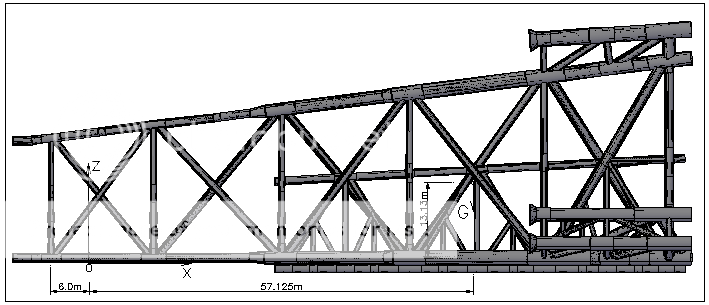

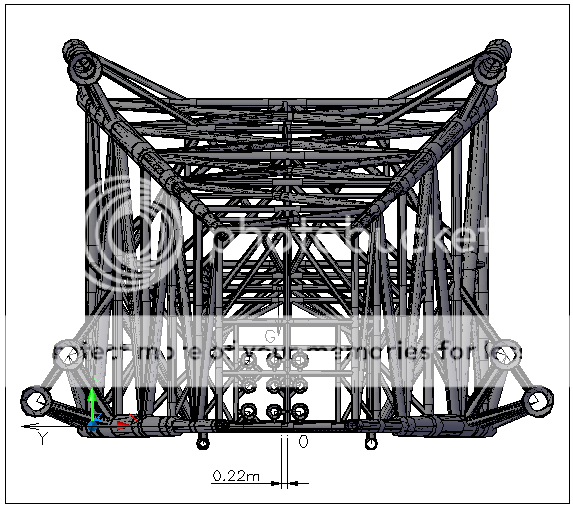

E muốn vẽ lại trong CAD để ra được hình dạng như thế này:
Hình đã gửi
Hình đã gửi
(Kết cấu trên là các ống thép có đường kính và bề dày khác nhau hợp thành).
nhưng ko bik làm thế nào cả. Các bác chỉ giúp e với e xin cảm ơn nhiều ạh :).
  • 0

#2 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 13 March 2011 - 08:29 PM

E ko học xây dựng nên cũng ko rành CAD. E có 1 bản vẽ kết cấu chỉ gồm các đoạn thẳng & các nút (xuất từ SAP sang):
Hình đã gửi
E muốn vẽ lại trong CAD để ra được hình dạng như thế này:
Hình đã gửi
Hình đã gửi
(Kết cấu trên là các ống thép có đường kính và bề dày khác nhau hợp thành).
nhưng ko bik làm thế nào cả. Các bác chỉ giúp e với e xin cảm ơn nhiều ạh :).

Úi trời!
Anh "ko học xây dựng nên cũng ko rành CAD", mà muốn vẽ như thế thì tình hình là hơi bị khó giả nhời. Anh cứ bắt tay vào vẽ, thấy chỗ nào vướng mắc thì hỏi, hỏi dần dần anh ạ.
Thí dụ anh đang ở Hà nội mà hỏi thăm đường một ai đó: "Cho tôi hỏi thăm đường về xã: Chế Cu Nha, huyện Mù Cang Chải, tỉnh Yên Bái chẳng hạn, chắc rằng không ai có thể giả nhời rành rẽ cho anh được!
Vậy thì:
- Anh hãy hỏi thăm đường lên Yên Bái(Quê hương em trước đã)
- Đến Yên Bái, anh hỏi đường về Mù Cang Chải.
- Đến Mù Cang Chải, anh hỏi đường về xã Chế Cu Nha.
Chỉ đơn giản vậy thôi anh à! Anh cứ vẽ đi, có gì vướng mắc hỏi, hỏi cái cụ thể nhất, anh hỏi chung chung thế, khó giả nhời lăm!
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#3 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 13 March 2011 - 09:26 PM

E ko học xây dựng nên cũng ko rành CAD. E có 1 bản vẽ kết cấu chỉ gồm các đoạn thẳng & các nút (xuất từ SAP sang):

(Kết cấu trên là các ống thép có đường kính và bề dày khác nhau hợp thành).
nhưng ko bik làm thế nào cả. Các bác chỉ giúp e với e xin cảm ơn nhiều ạh :).

Hề hề hề,
Muốn vẽ cái đó chả có gì khó cả, cái khó là hiểu được nó là cái chi, được làm từ cái gì và làm như thế nào......
Sau đó chịu khó tìm hiểu các thông số về kích thước chế tạo và kích thước lắp ráp của nó, từ từ sẽ vẽ ra thôi mà. Hề hề hề,....
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#4 vu_vantien

vu_vantien

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 14 March 2011 - 06:54 AM

Hề hề hề,
Muốn vẽ cái đó chả có gì khó cả, cái khó là hiểu được nó là cái chi, được làm từ cái gì và làm như thế nào......
Sau đó chịu khó tìm hiểu các thông số về kích thước chế tạo và kích thước lắp ráp của nó, từ từ sẽ vẽ ra thôi mà. Hề hề hề,....

E có xem mấy giáo trình vẽ CAD nhưng hầu hết là 2D. Hồi xưa làm đồ án cũng toàn vẽ CAD2D e chưa đc tiếp xúc với CAD 3D mà e cũng ko quen bác nào rành CAD 3D cả (trái ngành mờ :(). Vẽ 3D e chỉ bik vẽ line như hình 1, còn hình 2 & 3 là ống thép 3D trong CAD. Trước e xem mấy giáo trình vẽ 3D thì đều là vẽ từ đầu. Cái khó ở đây là có 1 hình gốc như kia rồi e muốn chuyển thành hình chi tiết như hình dưới vì vẽ lại từ đầu thì tương đối mất công các bác ạh :(. Đại khái e mún hỏi là có 1 vài đường thẳng cho trước rồi, muốn biến nó thành dạng ống 3D có đường kính và bề dày cho trước thì phải làm thế nào ạh :). Thk các bác :D. E mới thử thì thấy có lệnh resolve có thể sử dụng được. Ko bik các bác có cao kiến nào khác ko?
  • 0

#5 nguyenhuyhoang

nguyenhuyhoang

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 749 Bài viết
Điểm đánh giá: 426 (tốt)

Đã gửi 16 March 2011 - 10:18 AM

E có xem mấy giáo trình vẽ CAD nhưng hầu hết là 2D. Hồi xưa làm đồ án cũng toàn vẽ CAD2D e chưa đc tiếp xúc với CAD 3D mà e cũng ko quen bác nào rành CAD 3D cả (trái ngành mờ :(). Vẽ 3D e chỉ bik vẽ line như hình 1, còn hình 2 & 3 là ống thép 3D trong CAD. Trước e xem mấy giáo trình vẽ 3D thì đều là vẽ từ đầu. Cái khó ở đây là có 1 hình gốc như kia rồi e muốn chuyển thành hình chi tiết như hình dưới vì vẽ lại từ đầu thì tương đối mất công các bác ạh :(. Đại khái e mún hỏi là có 1 vài đường thẳng cho trước rồi, muốn biến nó thành dạng ống 3D có đường kính và bề dày cho trước thì phải làm thế nào ạh :). Thk các bác :D. E mới thử thì thấy có lệnh resolve có thể sử dụng được. Ko bik các bác có cao kiến nào khác ko?

Trong Cad 2007 có lệnh Sweep rất hay . Bạn hãy thử vẽ 1 ống xem sao. Lệnh tạo khối đặc - để tạo ống có bề dày dùng lệnh SHELL

VD: Bạn vẽ 1 line , 1 vòng tròn là ĐK ống - dùng lệnhh sweep

Command: _sweep
Current wire frame density: ISOLINES=4
Select objects to sweep: 1 found (Chọn đường tròn)
Select objects to sweep: (Enter)
Select sweep path or [Alignment/Base point/Scale/Twist]: Chọn đường thẳng.
  • 2

#6 vu_vantien

vu_vantien

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 17 March 2011 - 09:56 AM

Trong Cad 2007 có lệnh Sweep rất hay . Bạn hãy thử vẽ 1 ống xem sao. Lệnh tạo khối đặc - để tạo ống có bề dày dùng lệnh SHELL

VD: Bạn vẽ 1 line , 1 vòng tròn là ĐK ống - dùng lệnhh sweep

Command: _sweep
Current wire frame density: ISOLINES=4
Select objects to sweep: 1 found (Chọn đường tròn)
Select objects to sweep: (Enter)
Select sweep path or [Alignment/Base point/Scale/Twist]: Chọn đường thẳng.

Thk bác nhiều lắm. E đang mần thử :D.
  • 0

#7 vu_vantien

vu_vantien

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 17 March 2011 - 03:41 PM

Trong Cad 2007 có lệnh Sweep rất hay . Bạn hãy thử vẽ 1 ống xem sao. Lệnh tạo khối đặc - để tạo ống có bề dày dùng lệnh SHELL

VD: Bạn vẽ 1 line , 1 vòng tròn là ĐK ống - dùng lệnhh sweep

Command: _sweep
Current wire frame density: ISOLINES=4
Select objects to sweep: 1 found (Chọn đường tròn)
Select objects to sweep: (Enter)
Select sweep path or [Alignment/Base point/Scale/Twist]: Chọn đường thẳng.

Bác ơi, còn cái vụ bề dày e vào menu Modify > Solid Editing > Shell nhưng chỉnh kiểu gì nó cũng ra 1 bề mặt khác nhỏ hơn nằm ở trong và bị thụt vào hơn so với bề mặt bên ngoài. Ko bik xử dzụ này sao nữa ạh :(. Em thử mò đc 1 cách theo cách của bác đó là vẽ 2 đường tròn đồng tâm của cùng 1 line sau đó dùng lệnh sweep để đc 2 khối trụ đồng trục, tiếp theo e dùng lệnh subtract để trừ đối tượng ngoài cho đối tượng trong :). Hơi thủ công 1 tí :D.
  • 0

#8 thanh4t111

thanh4t111

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 23 March 2012 - 09:54 AM

Trong Cad 2007 có lệnh Sweep rất hay . Bạn hãy thử vẽ 1 ống xem sao. Lệnh tạo khối đặc - để tạo ống có bề dày dùng lệnh SHELL

VD: Bạn vẽ 1 line , 1 vòng tròn là ĐK ống - dùng lệnhh sweep

Command: _sweep
Current wire frame density: ISOLINES=4
Select objects to sweep: 1 found (Chọn đường tròn)
Select objects to sweep: (Enter)
Select sweep path or [Alignment/Base point/Scale/Twist]: Chọn đường thẳng.


cám ơn bác :D
