Gặp vấn đề với Annotation trong CAD 2008


  • Please log in to reply
6 replies to this topic

#1 nguyenquyen90

nguyenquyen90

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 12 April 2011 - 09:36 PM

Các bác ơi giúp em cái vấn đề này cái :(
Em dùng Annotation để ghi Dim cho các chi tiết trong Model.Khi em chọn Annotation Scale là 1/80 để ghi Dim cho 1 chi tiết(chi tiết này có tỉ lệ 1/80).Sau đó em ghi Dim cho 1 chi tiết khác có tỉ lệ 1/20,em chon Annotation Scale:1/20 thì ngay lập tức cái Dim 1/80 vừa ghi ban nãy thu về theo tỉ lệ 1/20.Em không biết là tại sao lại thế nữa,mặc dù bên Layout các Dim vẫn hiện ra theo tỉ lệ em mong muốn nhưng do em ghi tất cả Dim bên Model nên em muốn Dim hiện đúng tỉ lệ bên Model để tiện quan sát.
Em mày mò mãi mà vẫn không biết làm thế nào.Nói thêm với các bác là bản về này,mấy hôm trước em vẫn dùng Annotation mà không bị như trên,hôm nay bật lên để ghi nốt mấy cái Dim rồi sắp Layout thì lại bị như thế.Mong các bác giúp cho.Em xin cảm ơn các bác trước!
Hình đã gửi

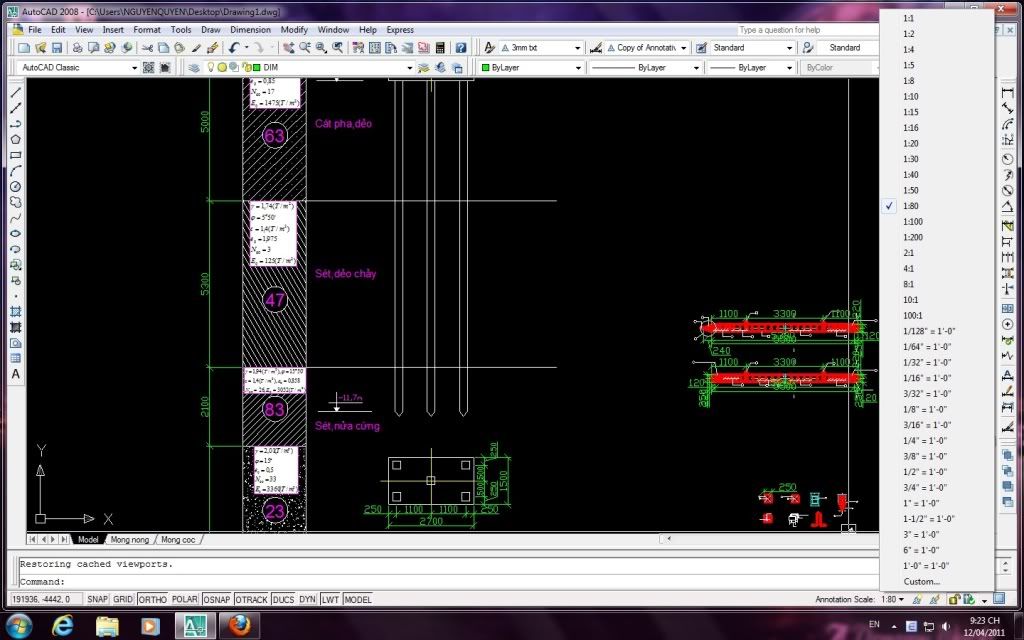

Đây là khi chọn Annotation Scale:1/80 (cái Trụ địa chất cần Dim với tỉ lệ 1/80,2 cái cọc là 1/20)


Hình đã gửi

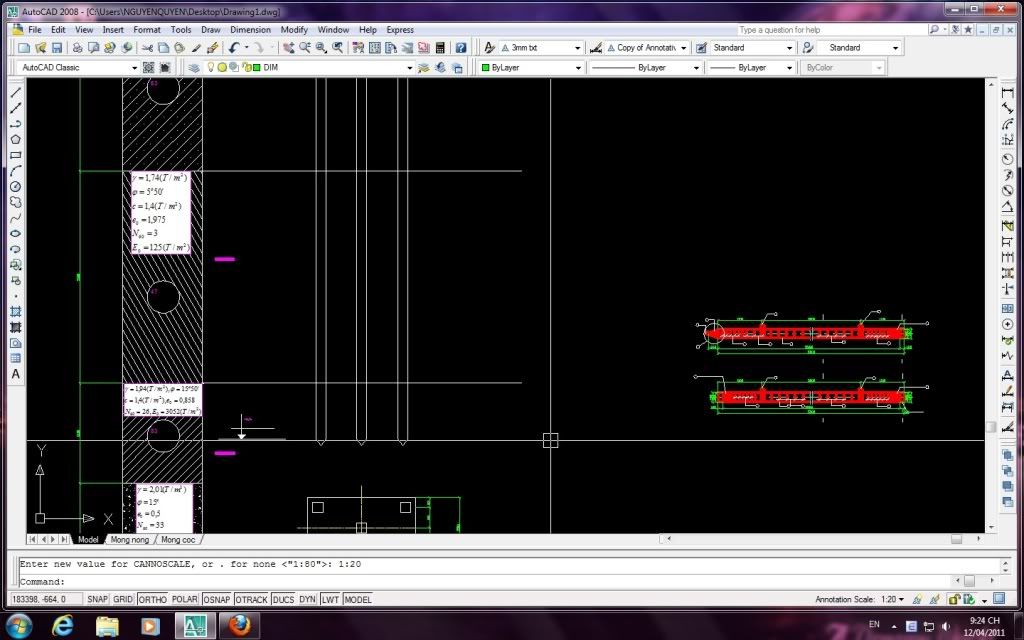

Sau khi chọn 1/20 thì thành thế này,cả 2 cái Dim cùng bé lại

  • 0

#2 nguyenquyen90

nguyenquyen90

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 April 2011 - 04:30 PM

Sao không ai trả lời thế nhỉ?
  • 0

#3 huyphan

huyphan

    biết dimbaseline

  • CADViet Team
  • PipPipPipPipPip
  • 368 Bài viết
Điểm đánh giá: 71 (tàm tạm)

Đã gửi 13 April 2011 - 04:41 PM

Sao không ai trả lời thế nhỉ?

---------------------
Bạn xem lại vấn đề ghi kích thước trên Layout. Mỗi khung nhìn bạn đặt 1 loại tỉ lệ. Khóa khung nhìn lại sau đó mới ghi kích thước, đảm bảo tất cả các kích thước với chữ ghi đều tăm tắp dù ở tỉ lệ nào. Chúc thành công!
  • 0

#4 lp_hai

lp_hai

    biết lệnh measure

  • Members
  • PipPipPipPipPipPip
  • 456 Bài viết
Điểm đánh giá: 202 (khá)

Đã gửi 13 April 2011 - 05:00 PM

Sao không ai trả lời thế nhỉ?

hic. bạn thử cách này chữa cháy nha. vì mình cũng ko rành lắm vế anotation này.
http://www.cadviet.c...files/3/ano.jpg
bạn chọn những dim 1/80 rồi vào bản propeties-> tab Misc -> vào ô annotative scale nó hiện cái bảng scale lên. bạn chọn delete hết mấy cái scale khác chỉ chừa lại 1/80 thôi.
theo mình nghĩ bản vẽ ko có lỗi j cả. mà là bạn làm ko đúng trình tự thôi. bởi vì xài anno dim là bạn phải vào bên layout rồi nhấp vào mv mà dim. còn bên model chỉ dc vẽ hình và xem thôi. vì khi bạn chỉnh anno scale thì tất cả cùng thay đổi.
bạn làm như cách trên hoặc vào layout chỉnh lại cho đúng tl theo từng mv xem sao.
  • 0
Hình đã gửi

#5 nguyenquyen90

nguyenquyen90

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 April 2011 - 11:18 PM

Mình hiểu rồi các bạn ạ!Thanks rất nhiều!
  • 0

#6 linhnn61

linhnn61

    biết pan

  • Members
  • Pip
  • 8 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 04 March 2012 - 09:51 PM

hic. bạn thử cách này chữa cháy nha. vì mình cũng ko rành lắm vế anotation này.
http://www.cadviet.c...files/3/ano.jpg
bạn chọn những dim 1/80 rồi vào bản propeties-> tab Misc -> vào ô annotative scale nó hiện cái bảng scale lên. bạn chọn delete hết mấy cái scale khác chỉ chừa lại 1/80 thôi.
theo mình nghĩ bản vẽ ko có lỗi j cả. mà là bạn làm ko đúng trình tự thôi. bởi vì xài anno dim là bạn phải vào bên layout rồi nhấp vào mv mà dim. còn bên model chỉ dc vẽ hình và xem thôi. vì khi bạn chỉnh anno scale thì tất cả cùng thay đổi.
bạn làm như cách trên hoặc vào layout chỉnh lại cho đúng tl theo từng mv xem sao.

Mình thì chỉ dùng 1 Dim Standar thôi, vẽ bên model vẫn Dim kích thước bình thường, khi nào in thì sang layout. In tỷ lệ nào thì chọn khung nhìn tỷ lệ ấy, cái Dim nó sẽ chạy theo, bất kỳ tỷ lệ nào thì text trong Dim vẫn cao như vậy khi in.
  • 0

#7 meohoang091

meohoang091

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 27 August 2015 - 11:58 PM

 ban

nguyenquyen90

, ban hieu rui thi chia se di

minh dang gap truong y nhu ban

mong cac bac ai biet chi voi '
