K hiệu bản vẽ cơ kh


  • Please log in to reply
37 replies to this topic

#1 hientv86

hientv86

    biết lệnh fillet

  • Members
  • PipPipPipPip
  • 207 posts
Danh tiếng: 44 (tm tạm)

Gửi vào 27 October 2011 - 03:26 PM

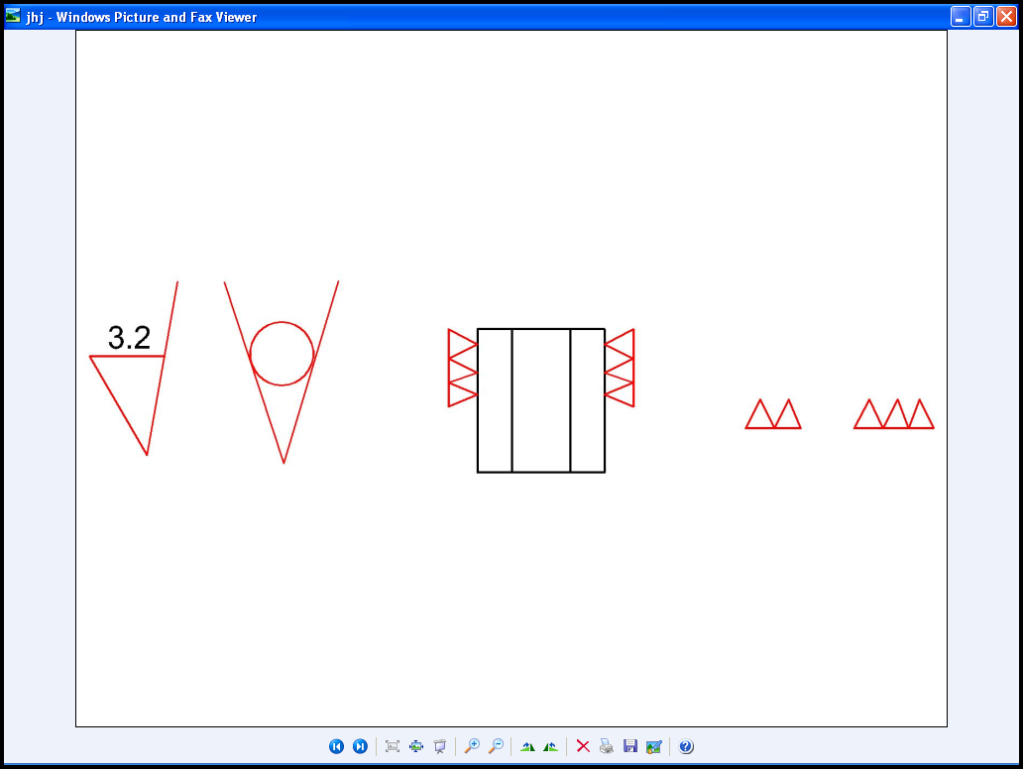

Em thấy mấy kí hiệu trong bản vẽ mà không hiểu nó là gì bác nào biết giúp em nha,thanks
PS: Bác nào có thêm những kí hiệu khác có thể post lên thêm cho em với
Posted Image
  • 0

#2 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2,193 posts
Danh tiếng: 721 (tốt)

Gửi vào 27 October 2011 - 11:36 PM

Em thấy mấy kí hiệu trong bản vẽ mà không hiểu nó là gì bác nào biết giúp em nha,thanks
PS: Bác nào có thêm những kí hiệu khác có thể post lên thêm cho em với
Posted Image

Anh thử chụp một phần hình vẽ có các ký hiệu kiểu ứ lên xem sao??? Thú thực là em chưa thấy ký hiệu đó bao giờ, rất mong được anh chia sẻ!
  • 0
Cần bán máy phát điện Tokyo Japan 170 KVA, giá : 225 triệu VND, xem thông tin chi tiết tại đây: http://www.cadviet.c...showtopic=67305
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Em nóđây:http://www.cadviet.c...40-----------------------------------------------------------------------------------------Không nên đi đường tắt, hãy chọn một còn đường thẳng thắn!

#3 hoa dai nhan

hoa dai nhan

    biết lệnh text

  • Members
  • PipPipPipPip
  • 273 posts
Danh tiếng: 43 (tm tạm)

Gửi vào 28 October 2011 - 01:41 PM

Em thấy mấy kí hiệu trong bản vẽ mà không hiểu nó là gì bác nào biết giúp em nha,thanks
PS: Bác nào có thêm những kí hiệu khác có thể post lên thêm cho em với
Posted Image


Bạn phải up cả bản vẽ đi cùng thì nhìn bản vẽ mới dễ. Từ trái qua phải, hình 1- ko biết, hình 2-ổ chặn, 2 hình còn lại là chỉ độ nhám bề mặt (độ smooth của bề mặt)
  • 0

#4 hientv86

hientv86

    biết lệnh fillet

  • Members
  • PipPipPipPip
  • 207 posts
Danh tiếng: 44 (tm tạm)

Gửi vào 28 October 2011 - 02:46 PM

Uh để mình scan mấy cái bản vẽ rồi pót lên cho mấy pro chỉ giáo
Posted Image
Posted Image
  • 0

#5 cuongga

cuongga

    biết vẽ line

  • Members
  • PipPip
  • 23 posts
Danh tiếng: 0 (bnh thường)

Gửi vào 28 October 2011 - 11:06 PM

Anh thử chụp một phần hình vẽ có các ký hiệu kiểu ứ lên xem sao??? Thú thực là em chưa thấy ký hiệu đó bao giờ, rất mong được anh chia sẻ!


Em thấy mấy kí hiệu trong bản vẽ mà không hiểu nó là gì bác nào biết giúp em nha,thanks
PS: Bác nào có thêm những kí hiệu khác có thể post lên thêm cho em với
Posted Image


Em thấy mấy kí hiệu trong bản vẽ mà không hiểu nó là gì bác nào biết giúp em nha,thanks
PS: Bác nào có thêm những kí hiệu khác có thể post lên thêm cho em với
Posted Image

giống như là ký hiệu độ bóng bề mặt ấy!
  • 0

#6 hientv86

hientv86

    biết lệnh fillet

  • Members
  • PipPipPipPip
  • 207 posts
Danh tiếng: 44 (tm tạm)

Gửi vào 31 October 2011 - 02:46 PM

Nhờ mấy bác nhắc nhở em scan bản vẽ và tự hiểu các kí hiệu đó rồi cái bv thứ 1 là độ bóng cùa bên trong lỗ,cái thứ 2 là độ nhám bề mặt
  • 0

#7 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2,193 posts
Danh tiếng: 721 (tốt)

Gửi vào 31 October 2011 - 03:19 PM

Uh để mình scan mấy cái bản vẽ rồi pót lên cho mấy pro chỉ giáo
Posted Image
Posted Image

Ký hiệu trên hình trên chỉ:

- 1- Độ nhẵn bề mặt có hai chỉ tiêu là Ra (sai lệch trung bình số học của profin và Rz ( chiều cao mấp mô ) để đánh giá độ nhẵn bề mặt. Nếu người ta chỉ ghi 3.2 phải hiểu là Ra=3.2 µm.

-2- Cái có ký hiệu tiếp ∆∆∆ là ký hiệu mối hàn (đây là ký hiệu của Tây, ký hiệu của ta khác tây)

Bài viết tham khảo:
http://www.cadviet.c...showtopic=42650


  • 0
Cần bán máy phát điện Tokyo Japan 170 KVA, giá : 225 triệu VND, xem thông tin chi tiết tại đây: http://www.cadviet.c...showtopic=67305
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Em nóđây:http://www.cadviet.c...40-----------------------------------------------------------------------------------------Không nên đi đường tắt, hãy chọn một còn đường thẳng thắn!

#8 hientv86

hientv86

    biết lệnh fillet

  • Members
  • PipPipPipPip
  • 207 posts
Danh tiếng: 44 (tm tạm)

Gửi vào 02 November 2011 - 01:36 PM

Ký hiệu trên hình trên chỉ:

- 1- Độ nhẵn bề mặt có hai chỉ tiêu là Ra (sai lệch trung bình số học của profin và Rz ( chiều cao mấp mô ) để đánh giá độ nhẵn bề mặt. Nếu người ta chỉ ghi 3.2 phải hiểu là Ra=3.2 µm.

-2- Cái có ký hiệu tiếp ∆∆∆ là ký hiệu mối hàn (đây là ký hiệu của Tây, ký hiệu của ta khác tây)

Bài viết tham khảo:
http://www.cadviet.c...showtopic=42650


Thanks a Hoan nha .


  • 0

#9 tiendong88na

tiendong88na

    biết pan

  • Members
  • Pip
  • 8 posts
Danh tiếng: 1 (bnh thường)

Gửi vào 02 November 2011 - 05:07 PM

1: ký hiệu độ nhám đạt đc dc gia công bằng pháp gia công cơ
2 ký hiệu độ nhám đc gia công bằng phương pháp ko phoi
3 :kí hiêu mối hàn (nhớ ko rõ lắm)
  • 1

#10 ngotien0910

ngotien0910

    biết pan

  • Members
  • Pip
  • 6 posts
Danh tiếng: 2 (bnh thường)

Gửi vào 11 September 2012 - 09:23 PM

1: ký hiệu độ nhám đạt đc dc gia công bằng pháp gia công cơ
2 ký hiệu bề mặt không gia công.
3 :ký hiệu độ nhám bề mặt đó bạn ak. loại 2tam giác và 3 tam giác đó
(bạn tìm hiểu kỹ nhá)
  • 1

#11 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2,193 posts
Danh tiếng: 721 (tốt)

Gửi vào 12 September 2012 - 02:34 PM

Đọc lại bài viết của em, em thấy buồn cười quá :D , không hiểu bữa đó, em đã nghĩ gì, đọc bản vẽ kiểu mà lại cho rằng ký hiệu 3 cái tam giác chổng đáy lên trời là là ký hiệu mối hàn???
Chả hiểu đầu óc em để đi đâu hay là đầu óc con người ta cũng có lúc bị chập điện, nghẽn mạch?

Hôm nay, dòm kỹ lại bản vẽ, em dự đoán…mò, có thể đây là bản vẽ NGUYÊN CÔNG của tây họ vẽ theo tiêu chuẩn tây, nguyên công nào ghi kích thước và độ bóng cần đạt được của nguyên công đó.
Ký hiệu 3 cái tam giác chổng đáy lên trời có thể là ký hiệu của nguyên công tiếp theo, nên họ không ghi giá trị độ nhẵn, không biết có đúng không???
Cũng có thể đó là bền mặt gia công đòi họi phải, mài rà, cạo…. Hoặc cũng có thể gia công biến dạng dẻo: bằng con lăn, bằng bi , bằng lăn ép giữa các con lăn, nong lỗ bằng bi, chà sát bằng mũi kim cương hoặc hợp kim cứng....
Ước gì có bác nào có tiêu chuẩn về ghi độ nhẵn bề mặt của tây mà pót lên thì hay quá.


Posted Image
Posted Image
  • 0
Cần bán máy phát điện Tokyo Japan 170 KVA, giá : 225 triệu VND, xem thông tin chi tiết tại đây: http://www.cadviet.c...showtopic=67305
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Em nóđây:http://www.cadviet.c...40-----------------------------------------------------------------------------------------Không nên đi đường tắt, hãy chọn một còn đường thẳng thắn!

#12 ngotien0910

ngotien0910

    biết pan

  • Members
  • Pip
  • 6 posts
Danh tiếng: 2 (bnh thường)

Gửi vào 18 October 2012 - 08:59 AM

http://www.cadviet.c...112492_doc1.doc
các bác xem mấy cái này. hiện tại công ty e đang xài cái tiêu chuẩn thế này, hôm nay mấy ông người nhật mới dạy đến phần độ bóng. he!
  • 1

#13 ducdhbk

ducdhbk

    biết zoom

  • Members
  • Pip
  • 19 posts
Danh tiếng: 1 (bnh thường)

Gửi vào 18 October 2012 - 09:20 AM

http://www.cadviet.c...112492_doc1.doc
các bác xem mấy cái này. hiện tại công ty e đang xài cái tiêu chuẩn thế này, hôm nay mấy ông người nhật mới dạy đến phần độ bóng. he!

Cảm ơn bác đã chia sẽ, nhưng bác phải thuyết trình nó cho mọi người hiểu nữa chứ?
Nếu được thì cảm ơn bác nhiều!
  • 0

#14 ngotien0910

ngotien0910

    biết pan

  • Members
  • Pip
  • 6 posts
Danh tiếng: 2 (bnh thường)

Gửi vào 23 October 2012 - 09:33 PM

thì theo mình đc biết thì cái 1tam giác đó là tương ứng với Ra=25 và tương tự như thế với mấy cái còn lại bạn nha,
  • 0

#15 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2,193 posts
Danh tiếng: 721 (tốt)

Gửi vào 23 October 2012 - 10:56 PM

http://www.cadviet.c...112492_doc1.doc
các bác xem mấy cái này. hiện tại công ty e đang xài cái tiêu chuẩn thế này, hôm nay mấy ông người nhật mới dạy đến phần độ bóng. he!

Cứ dòm cái dấu ngã và các tam giác>>>
Suy ra cái dấu ngã đó nó cũng giống tiêu chuẩn của Liên xô cũ và giống với tiêu chuẩn VND cũ >>> nó là bề mặt không gia công >>>là em cứ đoán mò thế không biết có đúng không???
  • 0
Cần bán máy phát điện Tokyo Japan 170 KVA, giá : 225 triệu VND, xem thông tin chi tiết tại đây: http://www.cadviet.c...showtopic=67305
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Em nóđây:http://www.cadviet.c...40-----------------------------------------------------------------------------------------Không nên đi đường tắt, hãy chọn một còn đường thẳng thắn!

#16 ngotien0910

ngotien0910

    biết pan

  • Members
  • Pip
  • 6 posts
Danh tiếng: 2 (bnh thường)

Gửi vào 25 October 2012 - 08:03 PM

chuẩn rồi, cái đó là bề mặ không gia công nói chính xác hơn là ta khi gia công thì giữ nguyên nhưng bề mặt mà có ký hiệu như trên
  • 0

#17 Hoc_Dien_lam Co_khi

Hoc_Dien_lam Co_khi

    biết pan

  • Members
  • Pip
  • 5 posts
Danh tiếng: 0 (bnh thường)

Gửi vào 15 October 2013 - 01:17 PM

Cái kí hiệu dấu ngã trong bản vẽ cơ khí có ý nghĩa là gì thế? Mọi người có ai biết không??





  • 0

#18 Hoằn

Hoằn

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2,072 posts
Danh tiếng: 602 (tốt)

Gửi vào 15 October 2013 - 05:20 PM

Cái kí hiệu dấu ngã trong bản vẽ cơ khí có ý nghĩa là gì thế? Mọi người có ai biết không??






Ký hiệu dấu ngã sấp ~ là ký hiệu bề mặt để thô không cần phải gia công, theo tiêu chuẩn Liên Xô cũ hiện nhiều người vẫn dùng.

Với ký hiệu trên hình vẽ của anh nếu là bản vẽ của Tây thì chưa chắc đã phải là ký hiệu của bền mặt để thô không cần phải gia công!



Đây là ký hiệu theo sổ tay thiết kế cơ khí tập 1:











  • 0

" Trăm năm trước thì ta chưa gặp,

Trăm năm sau biết gặp lại không?

Cuộc đời sắc sắc không không,

Thôi thì hãy sống hết lòng với nhau..."

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/




#19 Hoc_Dien_lam Co_khi

Hoc_Dien_lam Co_khi

    biết pan

  • Members
  • Pip
  • 5 posts
Danh tiếng: 0 (bnh thường)

Gửi vào 16 October 2013 - 08:29 AM

Bản vẽ của mình là bản vẽ của Nhật. Đây là bản vẽ một con trục và nói chung chỗ nào trên  đó cũng phải gia công hết. Thế nên mình mới thắc mắc


  • 0

#20 Hoằn

Hoằn

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2,072 posts
Danh tiếng: 602 (tốt)

Gửi vào 16 October 2013 - 09:07 AM

Bản vẽ của mình là bản vẽ của Nhật. Đây là bản vẽ một con trục và nói chung chỗ nào trên  đó cũng phải gia công hết. Thế nên mình mới thắc mắc







Đây cũng là bản vẽ của Nhật , nó ghi đầy đủ độ nhẵn : Rz200 ghi ra ngoài là ký hiệu các bề mặt còn lại không ghi ký hiệu vào hình vẽ
