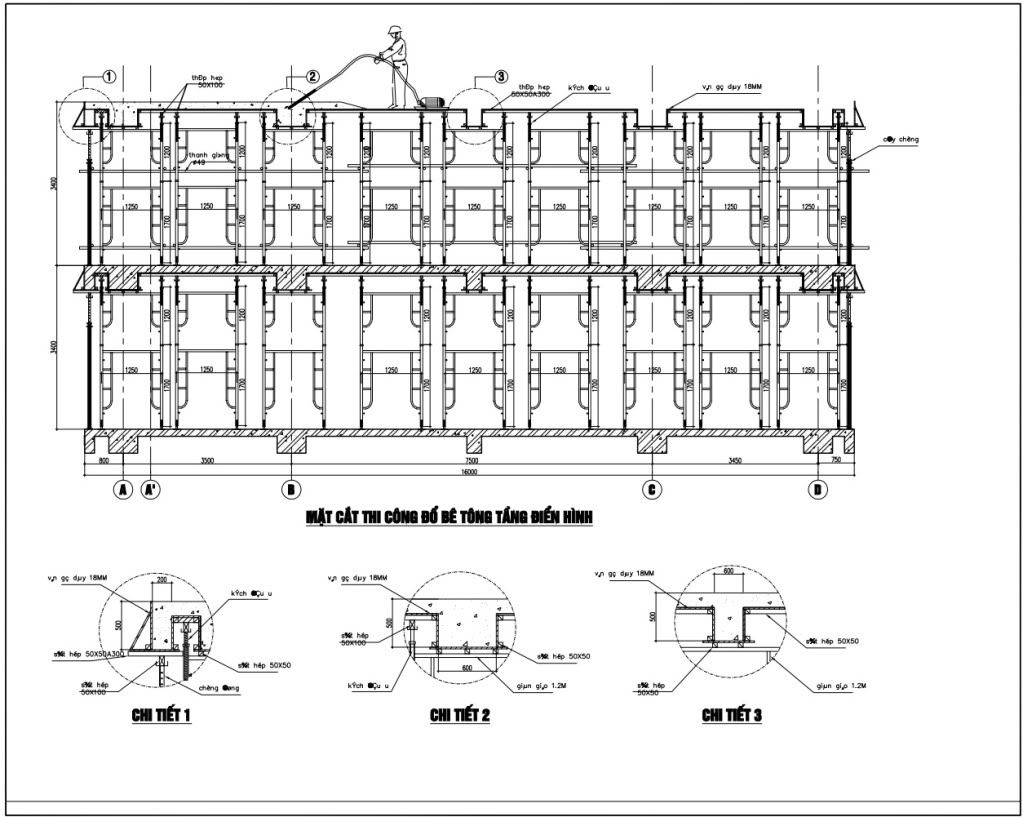

Hiện em đang có thắc mắc muốn giải quyết khi thể hiện ghi chú chi tiết trong layout như hình đính kèm.
Hình đã gửi

Đầu tiên em có đối tượng vẽ phía trên, thể hiện viewport trong layout. Sau đó em muốn trích chi tiết băng cách thêm các viewport tròn tại vị trí cần thể hiện.

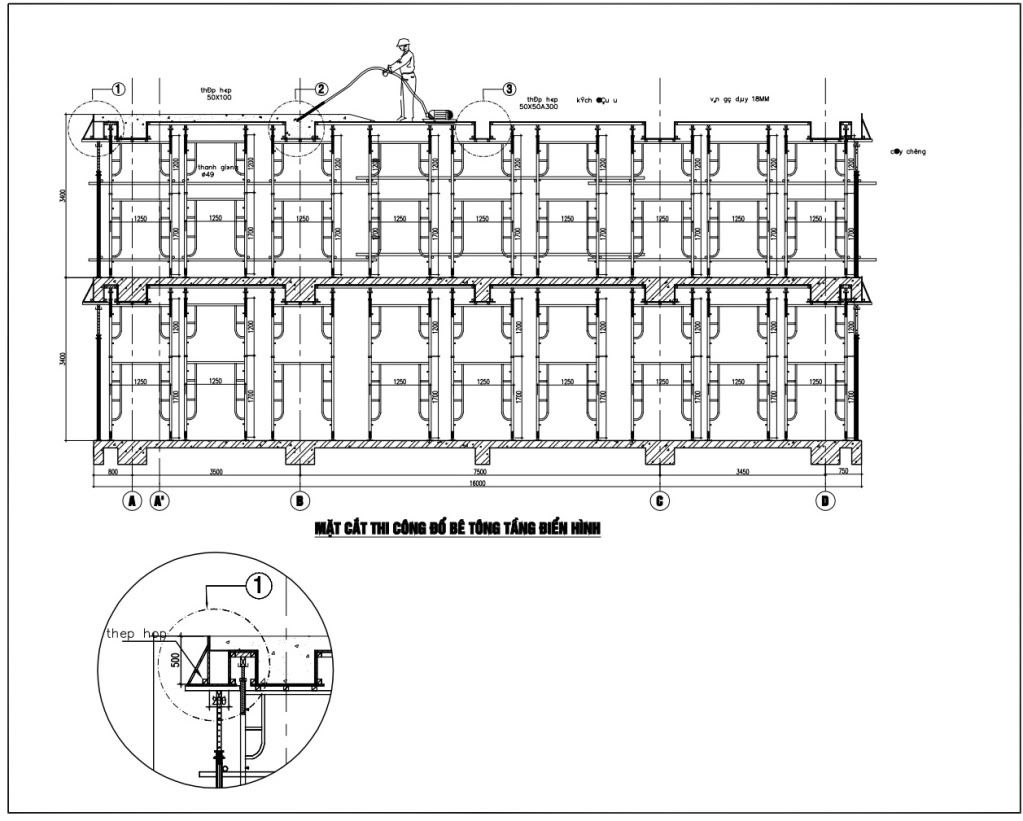

Nhưng phần ghi chú (dùng annotation) muốn thể hiện trong chi tiết thì phải nằm hoàn toàn trong viewport, như vậy thì sẽ phải mở rộng viewport ra và sẽ bị hiển thị thêm đối tượng ko muốn lấy vào như hình sau.
Hình đã gửi
  • 0

#2 thanhduan2407

thanhduan2407

    biết lệnh adcenter

  • Advance Member
  • PipPipPipPipPipPipPip
  • 992 Bài viết
Điểm đánh giá: 223 (khá)

Đã gửi 19 February 2012 - 10:12 AM

bạn có thể sử dụng itclip.
  • 0



Tôi là con kiến bò trên sa mạc kiến thức bao la. Biển học thật rộng lớn







#3 huyphan

huyphan

    biết dimbaseline

  • CADViet Team
  • PipPipPipPipPip
  • 368 Bài viết
Điểm đánh giá: 71 (tàm tạm)

Đã gửi 19 February 2012 - 11:11 AM

Bạn dùng lệnh MV trích từng đối tượng cần trích trên Layout, giải quyết được hết. sau đó tắt khung MV đó đi.
Chúc bạn thành công!
