tạo 1 solid từ 1 mặt cong phức tạp


  • Please log in to reply
4 replies to this topic

#1 hnguyen2011

hnguyen2011

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 29 August 2012 - 04:44 PM

minh mới học về cad 3d mà ko biết vẽ cái hình này thế nào ai biết giúp mình với

vẽ 1 khối có 1 mặt là mặt cong này hoặc dùng mặt cong này cắt 1 khối

http://www.cadviet.c...187_mt_cong.dwg
  • 0

#2 hnguyen2011

hnguyen2011

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 29 August 2012 - 04:48 PM

http://www.cadviet.c...187_mt_cong.dwg
  • 0

#3 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 29 August 2012 - 10:55 PM

minh mới học về cad 3d mà ko biết vẽ cái hình này thế nào ai biết giúp mình với
vẽ 1 khối có 1 mặt là mặt cong này hoặc dùng mặt cong này cắt 1 khối
http://www.cadviet.c...187_mt_cong.dwg

Cái mặt cong trắng của bác củ chuối quá! Em có thắc mắc sao hình khó vẽ thế mà bác còn vẽ được, hà cớ gì mà lại không vẽ được khối solid???

Hình đã gửi

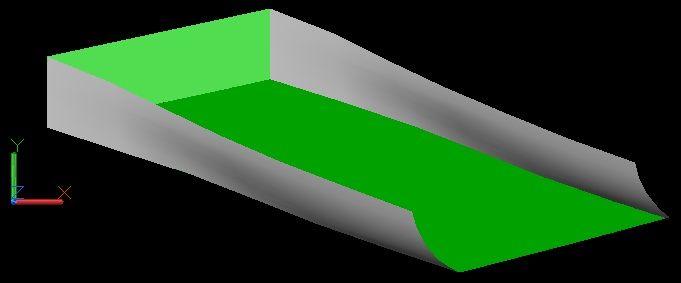

Hình em mô phỏng 2 cái mặt mầu xanh sẽ là 2 mặt của khối solid đặc cần vẽ, không hiểu có trúng ý của bác không???

Trước khi trả lời câu hỏi của bác, em có một đề nghị nho nhỏ là bác hãy trình bầy cách vẽ cái mặt trăng trắng xoắn vỏ đỗ rất củ khoai ấy , em không hiểu bác đã vẽ ra nó bằng cách nào???
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#4 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5454 Bài viết
Điểm đánh giá: 2626 (tuyệt vời)

Đã gửi 29 August 2012 - 11:17 PM

Rất có thể đây là một mặt có phương trình xác định, được vẽ bằng 1 lisp vẽ đồ thị mặt 3D.
Bạn Hoan tham khảo cách vẽ đồ thị các mặt 3D tôi viết cho XaydungIT.com ở link này nhé.
http://xaydungit.vn/...g-gian-2D-và-3D
  • 1

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#5 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 29 August 2012 - 11:28 PM

Cảm ơn bác Hà đã cho em biết 1 thông tin bổ ích. Em sẽ thử phương trình của bác sau.
Thông tin hình xoắn vặn vỏ đỗ mầu trắng từ Li là:
LIST 1 found
POLYLINE Layer: "0"
Space: Model space
Handle = 274
7x7 mesh
VERTEX Layer: "0"
Space: Model space
Handle = 275
Mesh
at point, X= 305.7536 Y= 231.0441 Z=-188.4136
VERTEX Layer: "0"
Space: Model space
Handle = 276
Mesh
at point, X= 305.7555 Y= 216.8894 Z=-192.2080
VERTEX Layer: "0"
Space: Model space
Handle = 277
Mesh
Có thể bác ấy đã vẽ bằng lưới Mesh, rồi co kéo??? Cái khó hiểu là khi em Explode, nó không bị phá vỡ hết hoàn toàn, mà vẫn còn những ô chữ nhật nhỏ, chưa hiểu vì sao???
