[yêu cầu] lisp rải đối tượng theo đường biên(đường bao) cho trước


  • Please log in to reply
20 replies to this topic

#1 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 05 September 2012 - 09:01 AM

Mình muốn rải đối tượng theo 1 đường biên( đường bao) cho trước
-Đường biên là đường dẫn để rải
-Các đối tượng được rải năm trong đường biên này(mỗi đối tượng rải cách nhau một chiều dàii L)
VD:L1,L2..... là đối tượng được rải, hai bên là đường biên (đường bao)
Mong các bro giúp.
Xin chân thành cán ơn!

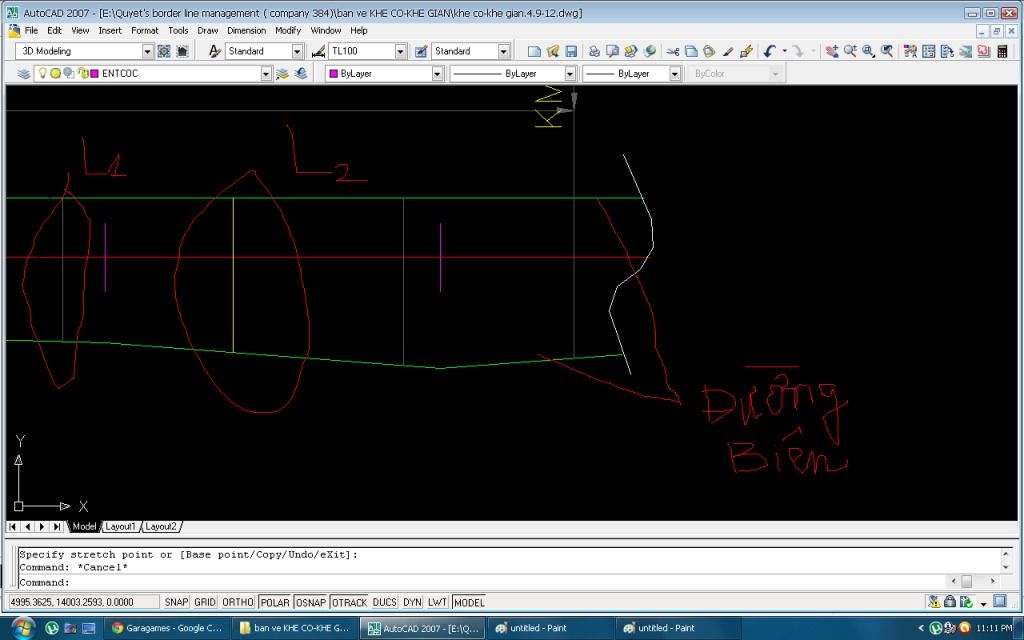

Đây là ảnh
Hình đã gửi
  • 0

#2 hochoaivandot

hochoaivandot

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 310 Bài viết
Điểm đánh giá: 106 (tàm tạm)

Đã gửi 05 September 2012 - 09:31 AM

Dùng lệnh measure có sẵn của cad (Hoặc lệnh rải đối tượng của cadviet,com).
Sau đó dùng lệnh extrim của express.
  • 0

Dương Bá Diệp



www.cadonline.duyxuyen.vn



Thành viên nhóm CADMAGIC




#3 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 05 September 2012 - 09:35 AM

Mình cũng chỉ ABC thui ; theo mình thì không rải được theo ĐK là nằm trên cả 2 đường bao không song song , nếu rải bằng tay thì L1,l2 sẽ ko song song
  • 1

Đừng để một ai chẳng nhận được gì khi rời chỗ bạn, cho dù bạn biết rằng không bao giờ gặp lại.

Ngạn ngữ Pháp


#4 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 05 September 2012 - 10:44 AM

Mình cũng chỉ ABC thui ; theo mình thì không rải được theo ĐK là nằm trên cả 2 đường bao không song song , nếu rải bằng tay thì L1,l2 sẽ ko song song

Hề hề hề,
Hãy tìm kiếm các lisp về rải ta luy đã có trên diễn đàn nhé. Dùng thử nếu thấy có gì chưa ổn thì hãy post lên.
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#5 thichhoabinh

thichhoabinh

    biết vẽ circle

  • Members
  • PipPip
  • 32 Bài viết
Điểm đánh giá: 6 (bình thường)

Đã gửi 05 September 2012 - 10:55 AM

Dùng Hatch là được :)
  • 0

#6 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 05 September 2012 - 11:05 AM

Dùng Hatch là được :)

Hề hề hề,
Không rõ CAD đời cao thì ra răng, nhưng mình xài CAD2004 thì không hatch các miền không kín được bác ạ.
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#7 thichhoabinh

thichhoabinh

    biết vẽ circle

  • Members
  • PipPip
  • 32 Bài viết
Điểm đánh giá: 6 (bình thường)

Đã gửi 05 September 2012 - 11:06 AM

Hatch theo cách chọn Object bác ạ :)
  • 1

#8 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 05 September 2012 - 01:55 PM

Dùng lệnh measure có sẵn của cad (Hoặc lệnh rải đối tượng của cadviet,com).
Sau đó dùng lệnh extrim của express.

bạn hướng dân rõ hơn được khồng?
  • 0

#9 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 05 September 2012 - 02:04 PM


Dùng Hatch là được :)


Hề hề hề,
Không rõ CAD đời cao thì ra răng, nhưng mình xài CAD2004 thì không hatch các miền không kín được bác ạ.

Mình quên nói là các đối tượng được rải cách nhau một khoảng cách là 5m
xin cám ơn các bro
  • 0

#10 hochoaivandot

hochoaivandot

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 310 Bài viết
Điểm đánh giá: 106 (tàm tạm)

Đã gửi 05 September 2012 - 02:35 PM

bạn hướng dân rõ hơn được khồng?


Nếu đường bao chọn rải nằm ngang hay đứng thì kết hợp Array với Extrim
http://www.youtube.com/watch?v=e2xe_2DeFAY&feature=youtu.be
  • 0

Dương Bá Diệp



www.cadonline.duyxuyen.vn



Thành viên nhóm CADMAGIC




#11 thichhoabinh

thichhoabinh

    biết vẽ circle

  • Members
  • PipPip
  • 32 Bài viết
Điểm đánh giá: 6 (bình thường)

Đã gửi 05 September 2012 - 02:46 PM

Dùng Hatch với custom type gạch thẳng đứng, bạn quy định khoảng cách các đường dọc, sau đó chọn 2 đường bao theo cách chọn Object

P/s : theo dõi các bài của bạn thì thấy bạn đặt vấn đề rất kém. Yêu cầu của box thì k đọc
  • 1

#12 hochoaivandot

hochoaivandot

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 310 Bài viết
Điểm đánh giá: 106 (tàm tạm)

Đã gửi 05 September 2012 - 02:50 PM

Nếu đường bao chọn rải không nằm ngang hay đứng mà nằm xéo hoặc Pline thì kết hợp Measure với Extrim

  • 0

Dương Bá Diệp



www.cadonline.duyxuyen.vn



Thành viên nhóm CADMAGIC




#13 ketxu

ketxu

    Copier - Paster - Editor

  • Moderator
  • PipPipPipPipPipPipPip
  • 5678 Bài viết
Điểm đánh giá: 2605 (tuyệt vời)

Đã gửi 05 September 2012 - 05:18 PM

Theo hình vẽ thì đường rải chỉ bao gồm các đoạn thẳng đứng bất kể đường bao ra sao (k align), vậy hatch là giải pháp tốt.
tvkill lưu ý là nếu các bài yêu cầu về sau của bạn k có file CAD hoặc mô tả đầu vào đầu ra mình sẽ xóa
(ví dụ như ở lisp này sẽ là :
- Đầu vào :
+ Pick chọn đường bao 1 (Pline)
+ Pick chọn đường bao 2 (Pline)
( Hoặc quét chọn bao 1 + bao 2 trong 1 thao tác)
+ Nhập giá trị rải (5000)

=> Kết quả như file (upload file CAD ở đây để mô tả trạng thái trước và sau khi dùng lisp)


  • 1

Thành viên nhóm CadMagic.
Mời bạn ghé thăm facebook nhóm - Page viết lisp theo yêu cầu  :
CAD MAGIC


#14 gia_bach

gia_bach

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 1431 Bài viết
Điểm đánh giá: 1425 (rất tốt)

Đã gửi 05 September 2012 - 08:52 PM

........
lưu ý là nếu các bài yêu cầu không có file CAD hoặc mô tả đầu vào đầu ra mình sẽ ... xóa
...

ủng hộ 1 phiếu cho ketxu.
( Dạo này nhiều yêu cầu khó hiểu quá! )
  • 1

#15 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 05 September 2012 - 09:27 PM

Dùng Hatch với custom type gạch thẳng đứng, bạn quy định khoảng cách các đường dọc, sau đó chọn 2 đường bao theo cách chọn Object

P/s : theo dõi các bài của bạn thì thấy bạn đặt vấn đề rất kém. Yêu cầu của box thì k đọc

cám ơn bạn nha!
mình sẽ chú hơn trong cách trình bày& đăt vấn đề
  • 0

#16 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 05 September 2012 - 09:35 PM

Theo hình vẽ thì đường rải chỉ bao gồm các đoạn thẳng đứng bất kể đường bao ra sao (k align), vậy hatch là giải pháp tốt.
tvkill lưu ý là nếu các bài yêu cầu về sau của bạn k có file CAD hoặc mô tả đầu vào đầu ra mình sẽ xóa
(ví dụ như ở lisp này sẽ là :
- Đầu vào :
+ Pick chọn đường bao 1 (Pline)
+ Pick chọn đường bao 2 (Pline)
( Hoặc quét chọn bao 1 + bao 2 trong 1 thao tác)
+ Nhập giá trị rải (5000)

=> Kết quả như file (upload file CAD ở đây để mô tả trạng thái trước và sau khi dùng lisp)

http://www.youtube.com/watch?v=8lrvrbU97lc&noredirect=1

MÌnh cán ơn bạn đã góp ý!
  • 0

#17 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 06 September 2012 - 10:10 PM

Mình thử dùng hatch nhưng chố điền vào khoảng cách(spacing) thì bị bôi đen nên không điên được vào khoảng cách dể hatch không hiểu lí do vì sao nữa???

Đây là ảnh của mình mong mọi người cho ý kiến:

Hình đã gửi
  • 0

#18 ketxu

ketxu

    Copier - Paster - Editor

  • Moderator
  • PipPipPipPipPipPipPip
  • 5678 Bài viết
Điểm đánh giá: 2605 (tuyệt vời)

Đã gửi 06 September 2012 - 10:28 PM

Bạn xem kỹ lại video 1 lần nữa nhé :)
  • 1

Thành viên nhóm CadMagic.
Mời bạn ghé thăm facebook nhóm - Page viết lisp theo yêu cầu  :
CAD MAGIC


#19 duy782006

duy782006

    PHẠM QUỐC DUY

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 2155 Bài viết
Điểm đánh giá: 1360 (rất tốt)

Đã gửi 07 September 2012 - 07:28 AM

Để khỏi nhùng nhằng bạn í xem xong lại bảo là vẩn ko được.
Tại mục Type chọn User defined.
  • 1

Cứ ngỡ trần gian là cõi thật.Cho nên tất bật đến bây giờ.
Tạo hộp thoại bằng lisp My blog QUY ĐỊNH ĐẶT TÊN TOPIC TRONG CHUYÊN MỤC LISPD http://ktsduy.wordpress.com/
Để cám ơn chỉ cần nhấn rep_up.png
(Là nhấn vào nút đó phía bài viết của người ta í chứ đừng có nhè cái hình này mà nhấn miết đi nha :-D


#20 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 07 September 2012 - 02:43 PM

thak nha!mình xem không kỹ.một lần nữa like cho 2 bạn
  • 1
