các bác cho em hỏi làm sao để ghi kích thước có chữ


  • Please log in to reply
5 replies to this topic

#1 kimbumyok

kimbumyok

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 07 December 2012 - 11:33 PM

các bro cho em hỏi tí

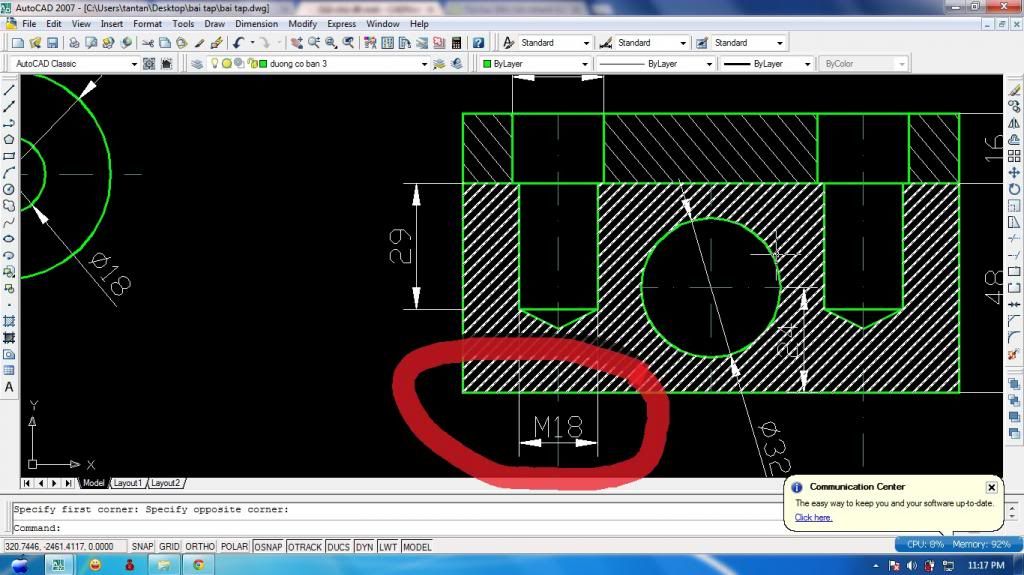

em mún hỏi làm thế nào để ghi được cái kích thước lỗ m18 như trong hình ,
Hình đã gửi

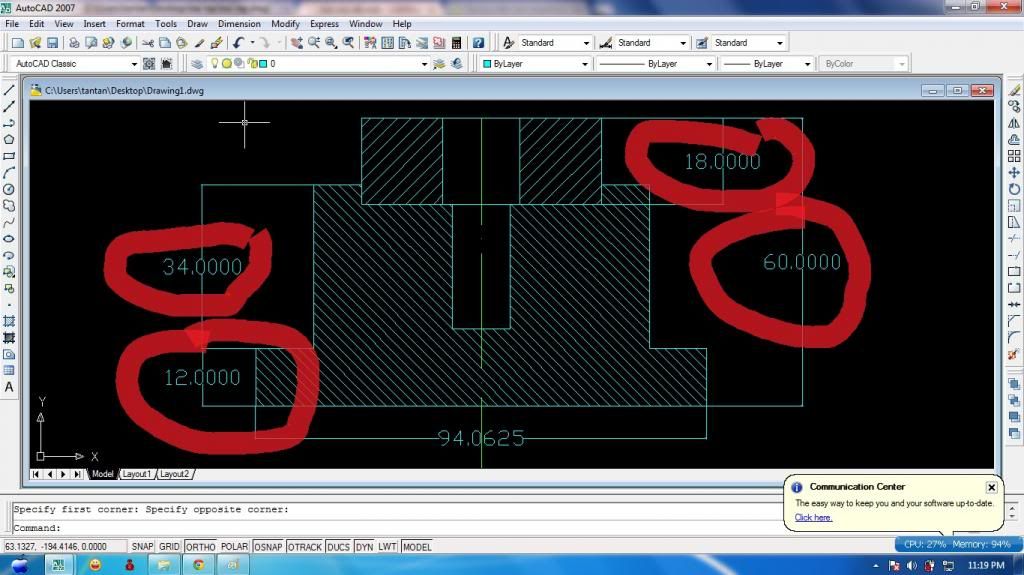

với lại các bác giúp em bỏ mấy số 0 đằng sau kích thước với

Hình đã gửi
  • 0

#2 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 08 December 2012 - 07:57 AM

1/ Bạn ghi kích thước lỗ 8 xong rồi đánh lệnh ED enter và nhập chữ M vào.
2/ Vào Dimension Style ( D enter) --> modify--> Chọn tap Primary Units-->check vào ô Trailing.
  • 0

#3 Zivit2012

Zivit2012

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 08 December 2012 - 08:47 AM

1) Giống câu trả lời của bạn Nguyễn Minh Tâm
2) D -> Enter -> Modify-> tab Primary Units -> trong Precision chọn 0
  • 0

#4 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 08 December 2012 - 09:35 AM

Nếu chọn Precision chọn 0 thì khi trong bản vẽ có kích thước 20.5 thì liệu có khả quan không bác Zivit2012?????. Phải đi tạo 1 Style kích thước mới à????
  • 0

#5 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 08 December 2012 - 10:06 AM

@ bác em kimbumyok : Lưu ý phải vẽ ký hiệu lỗ ren cho đúng!

Hình đã gửi
  • 0

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/

Gió đưa cây cải về trời / Rau răm ở lại chịu lời đắng cay...






#6 kimbumyok

kimbumyok

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 08 December 2012 - 07:18 PM

cảm ơn các bác nhiều
bổ ích quá
